★　意匠登録1244943　★ 　デジタルカメラ（ｄ）

【意匠に係る物品】　デジタルカメラ

【登録番号】　意匠登録第１２４４９４３号

【部分意匠】　（部分意匠登録です）　

【登録日】　平成１７年５月２７日

【意匠権者】　横山龍彦

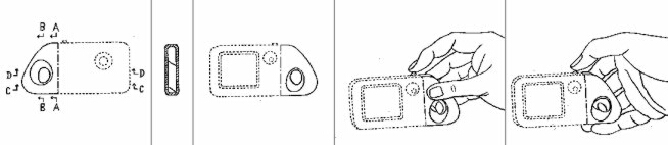

【図面】

　　

本、意匠は「部分意匠登録」です。

部分意匠として意匠登録を受けようとする部分を実線で、その他を破線で表しています。

一点鎖線は部分意匠として意匠登録を受けようとする部分とそれ以外の部分との境界を示す線です。

詳細につきましては、「特許電子図書館」ホームページの「意匠広報テキスト検索」ページからご覧下さい。

【最も簡単なご覧頂き方】　

　　　�@　「意匠広報テキスト検索」ページを開いてください。

　　　�A　意匠権者／出願人の項目に横山龍彦と入力し、検索ボタンをクリックして下さい。（他は空白で結構です）

　　　�B　一覧表示ボタンが現れますのでクリックしてください。

　　　�C　ご覧になりたい文献番号（登録番号）をクリックして下さい。

注： 当サイトに掲載のモック（実寸試作模型）について　

　　　モックの先端部に再現されたハードストラップ（仮称）（指が挿入できる貫通口）部分が、部分意匠として登録され

　　　た部分です。（上図及び意匠広報をご参照下さい。）

　　　その他の部分やフォルムは、実施例として用いたデザインであり、当方の意匠権は及んでおりません。

　　　モックは、より使いやすく、リデザインしています。

---

　

　本案（意匠）は、デジタルカメラに設けた貫通口に、薬指、中指、いずれか任意の指を挿入して使用しますが、上

　記図面やモック写真に示すとおり、貫通口は斜めにえぐられています。

　どの指を挿入するかは、個人差によって異なりますので、使ってみて、みやすい指を挿入します。

　薬指、又は中指の僅かな力でデジタルカメラをしっかりとグリップでき、少なくとも人差指と親指が自由に動かす

　事が可能な開放状態になりますので、ともすれば複雑な設定ボタン操作を、片手だけでも、デジタルカメラをスベ

　リ落とす不安も無く、安心して操作する事ができます。

　デジタルカメラの出現によって、機械式カメラの時代と撮影スタイル、カメラの持ち方も大きく変わってきましたが、

　ハードストラップは、小型、軽量になったデジタルカメラの撮影スタイルに即した、従来の常識にとらわれない色々

　な持ち方を可能にします。

【概要】

　

　現在市販されているデジタルカメラには、半世紀もの間、変わる事無く使われてきた、ひも状のストラップが一様に取り

　付けられていますが、なにかと忙しく、スピーディーさが要求される昨今では、ストラップに指や腕を通す作業そのものが

　面倒で、実際にストラップに指や腕を通してデジタルカメラを使用している人は、あまり存在しなくなってきました。

　長年活躍してきたストラップも、現代の生活習慣には、即さなくなってきた言わざるをえません。

　その為、デジタルカメラは、常にスベリ落とす不安と隣り合わせで使用されているのが現状です。

　観光地の散策などでは、デジタルカメラを手にしたまま歩く時間が多くなりますが、常にデジタルカメラを落とさないように

　気を使いながら歩かなければなりません。

　また、デジタルカメラを手にしていると、自販機の使用はもちろん、遊園地などでの入場切符の差し出しにも困り、子供の

　手も引けないなど、しばしば不便な場面に遭遇します。

　デジタルカメラは、小型化を追求するあまり、持ちやすさが犠牲にされ、満足のいくグリップはもちろん、持ち場所にも困

　るものが数多く存在します。

　この、不便さは昨今のモニター画面の大型化に伴いますます顕著になり、モニター画面に手が掛からないように遠慮しな

　がらデジタルカメラを持たなくてはならなくなってきています。

　この、疑問に着目し、スペースの限られたデジタルカメラにグリップとストラップ両用の効果を与える究極の方法として

　創作致しましたものが、薬指、中指などの任意の指を挿入できる貫通口を持たせたハードストラップデジタルカメラ（仮称）

　です。

【機能・特徴】　

　

　本案の貫通口は、図面、及びモック（写真）に示すとおり、斜めにえぐられています。

　本品は、この貫通口に、薬指、中指などの、任意の指を挿入して用いますが、 このように、貫通口を斜めに設けることに

　より、手の大きさ、指の太さなどの個人差にもグローバルに対応できると同時に、指に負担を掛けずとも、自然に

  モニター画面を見やすい角度に安定した状態で持つ事ができます。

  また、取っ手とストラップ両用の効果を最小限のサイズでデジタルカメラに与えることを実現させました。

  しかも、次のように、状況に応じて色々な持ち方を選択できます。

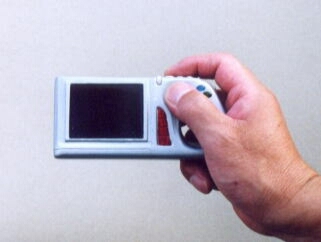

　�@　貫通口に指を挿入せず、従来のデジタルカメラと同じように持つ

　　　　ちょい撮りする時など。

　

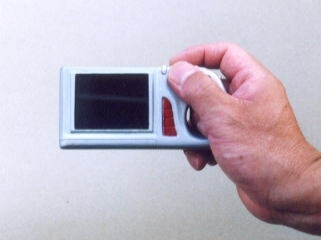

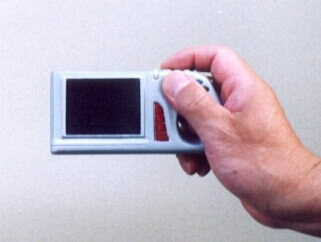

　�A　貫通口に指を途中まで挿入して持つ

　　　　スベリ落とす心配から開放され、じっくり撮影したり、そのまま手にして歩きたい時。

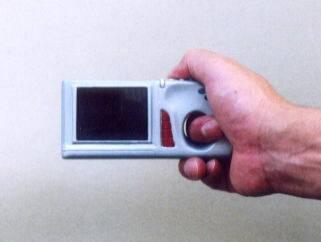

　�B　貫通口に指を貫通させて持つ

　　　　手ブレを抑えて慎重に撮影したり、観光地などで長時間手にして歩きたい時。

　     　

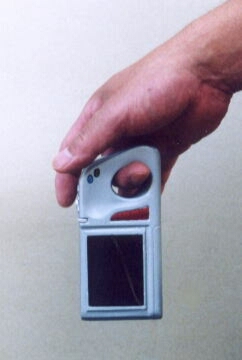

　�C　貫通口に指を貫通させてぶら下げる　（この瞬間に貫通口がグリップからストラップに変身します）　

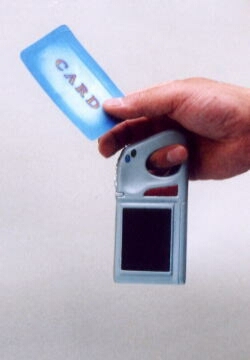

　　　　デジタルカメラを持ったまま、入場切符を差し出す、手すりにつかまる、傘をさすなどの日常の作業をしたい時。

       ⇔

　◎　本案（ハードストラップ）の最大の利点は、ぶら下げた状態から即座に撮影体勢に戻れる事です。　

　　　　もちろん、指を抜き差しする必要はありません。

　　　　（この瞬間に貫通口が、ストラップからグリップに変身します。）

　

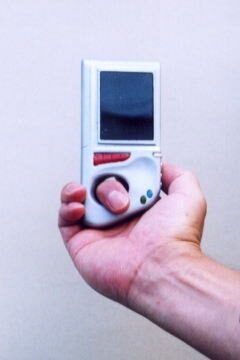

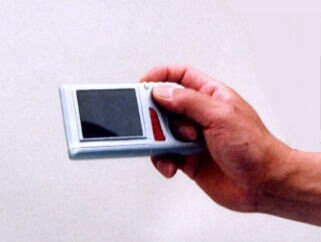

　　（　写真は、すべて薬指を使用した場合の一例ですが、中指を挿入する方法もあります。　）

■上記以外にもハードストラップは、デジタルカメラに数々の利点をもたらします。

●お好み次第で色々な持ち方ができます。

　　ファィンダーを覗く撮影法からモニタ画面を見ながらの撮影が一般的となり、親指で撮影ボタンを押す人も多くなり、撮影

　　スタイルも大きく様変わりしてきました。

　　モニタ画面を見ながら、親指で撮影ボタンを押す撮影法も、中指、または人差し指をハードストラップに挿入する事で、ス

　　ベリ落とす不安も無く、楽に撮影できます。

　　また、ローアングル撮影など、特異な体制での撮影にも威力を発揮します。

　　

●ハードストラップに指を挿入していることで、スベリ落とす不安も無く、素早く、スムースに縦撮り横撮りの移項が行なえま

　　す。

　　また、腕の曲げに無理が掛からない為、手ブレも防止でき、片手で撮影してもデジタルカメラをスベリ落とす不安感があ

　　りません。

　　⇔

●観光地や遊園地では、デジタルカメラを常に手にして歩きがちになりますが、不意に手を使わなくてはならない場面にし

　　ばしば遭遇します。

　　自販機の使用や切符の差出し、待っていた乗り物が急に来た時など、手がふさがっていて慌ててしまいがちです。

  　 こんな時も、ハードストラップデジカメなら、数本の指が自由に使える為、デジカメをポケットに仕舞い込む事無く対応で

　　きますので、慌てる必要も無く、子供の手を引く事もできます。

　　例えば、薬指を挿入している時は３本の指が自由に使えますが、３本の指が使えれば、施錠、傘をさす、コンビに袋を持

　　つなど、日常のほとんどの作業がデジタルカメラを持ったまま行なう事が出来ます。

　　

●薬指、又は中指の僅かな力でデジタルカメラをしっかりとグリップでき、少なくとも人差指と親指が自由に動かす事が可能

　　な開放状態になりますので、ともすれば複雑な設定ボタン操作を、片手だけでも、デジタルカメラをスベリ落とす不安も無

　　く、安心して操作する事ができます。

●ユニバーサルデザイン

　　以上の利点を持つ、ハードストラップは、お体の不自由な方にとりましても大きな味方になります。

●自分自身のうっかりミスによる紛失の危険性を半減できるだけでなく、ヒッタクリ等の、犯罪抑止にもなります。

●携帯電話機などでは、振る事で色々な操作を行なう機能も注目されていますが、便利な反面、うっかりスベリ落とす危険

　　性も増大します。

　　将来的に、この機能をデジタルカメラに与えた場合、スベリによる落下が防止できる本案は、大きな威力を発揮します。

●ひも状のストラップは、バッグやポケット内でデジカメ本体に思わぬ擦り傷を付けてしまう事がありますが、そんな心配から

　　も開放され、バッグやポケットの中で絡む事も無く、テーブルの上に置いた時も、スッキリとスマートです。

●ハードストラップ（指穴）をデジタルカメラにあしらう事で、従来の商品に類を見ないユニークなデザインを無数に創造して

　　頂くことができます。

■ハードストラップがデジタルカメラにもたらす利点は、多くの点で携帯電話機に共通しますので、こちらも合わせてご覧頂

　　けましたら幸いです。⇒

■モック写真はこちらをご覧下さい。⇒

　本案は、従来のストラップを完全に否定するものではありません。

　今まで通り、従来のストラップを使用したい方や、アクセサリーをぶら下げたい方の為に、「ストラップ取り付け穴」は従来通

　り残す事を前提に創作しています。

  その為、すべてのモック（実寸試作模型）に「ストラップ取り付け穴」を従来の携帯機器と同様に欠くことなく再現してい ま

　す。
